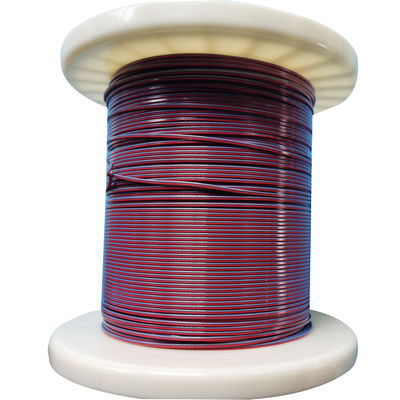

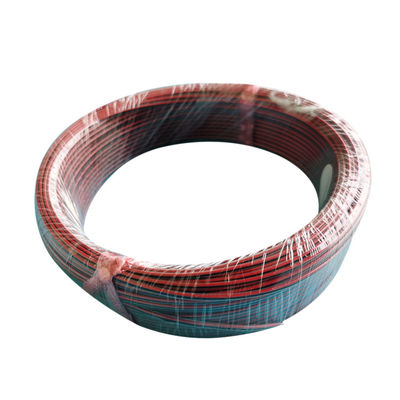

0.5mm*2 Type J Thermocouple Cable with Iron/Constantan Conductors and PVC Insulation 20 AWG 220V
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipo: | tipo j | Materiale conduttore: | Positivo Ni-Cr, Negativo Ni-Al |
|---|---|---|---|
| Applicazione: | Cavo di prolunga per termocoppia | Tipo di conduttore: | Incagliato |
| Materiale isolante: | PFA | Intervallo di temperatura: | da -40 a 1700 (termocoppia) |
| Utilizzo: | collegamento con la termocoppia e la macchina dello strumento | Colore: | Come da richiesta dei clienti |
| Precisione: | classe 1/A | Materiale: | +Cromo(Ni90Cr10) -Costantana(CuNi45) |
| Evidenziare: | Iron/Constantan Conductors Thermocouple Cable,PVC Insulation Type J Thermocouple Cable,20 AWG J Type Compensating Cable |
||
0.5mm*2 Type J Thermocouple Compensating Cable with Iron/Constantan Conductors Nickel Conductor PVC Insulation 20 AWG 220V
TYPE J (Iron vs Constantan) is used in vacuum, oxidizing, inert or reducing atmospheres. Iron element oxidizes rapidly at temperatures exceeding 538'C, and therefore heavier gauge wire is recommended for longer life at these temperatures
1. Chemical Composition
| Material | Chemical composition (%) | ||||
| Ni | Cu | Si | Iron | Al | |
| JP(Iron) | 100 | ||||
| JN(Constantan) | 45 | 55 | |||
2. Physical properties and Mechnical properties
|
Material |
Density(g/cm3) |
Melting point(℃) |
Tensile Strength(Mpa) |
Volume resistivity(μΩ.cm) |
Elongation rate (%) |
| JP(Iron) | 7.8 | 1402 | >240 | 12.0(20℃) | >20 |
| JN(Constantan) | 8.8 | 1220 | >390 | 49.0(20℃) | >25 |
3. EMF Value range at different temperature
| Material | EMF value (μV) | |||||||||||
| 100℃ | 200℃ | 300℃ | 400℃ | 500℃ | 600℃ | |||||||
| JP-JN | 5187~5351 | 10696~10862 | 16244~16410 | 21760~21936 | 27281~27505 | 32962~33242 | ||||||
| EMF value Vs Pt(μV) | ||||||||||||
| 700℃ | 750℃ | 760℃ | 800℃ | 900℃ | 1000℃ | |||||||
| 38958~39306 | 42089~42473 | 42725~43113 | ||||||||||
