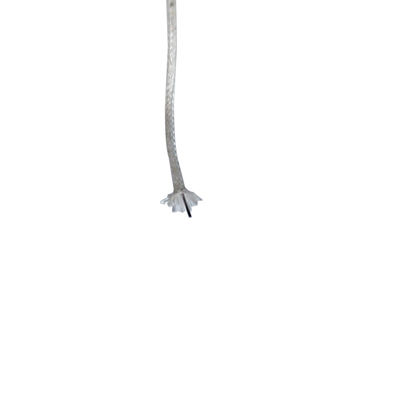

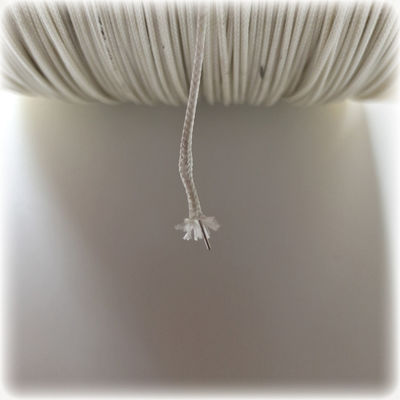

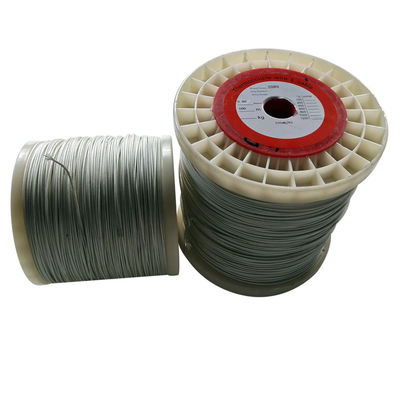

Cavo di Classe K per Alte Temperature | 2*0.6mm Coppia Ritorta | ANSI MC96.1 | -270°C a 1372°C
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Conduttore: | + Cromo, -Alumel | Diametro conduttore: | 20AWG, 16AWG |
|---|---|---|---|
| Materiale isolante: | Fabbricazione a partire da semi di silicio | Materiale della giacca: | Fabbricazione a partire da semi di silicio |
| Colore: | Bianco | Pacchetto: | 1000ft/roll |
| Standard: | ANSI96.1 o IEC 584-2 | ||
| Evidenziare: | Cavo termocoppia classe K,Cavo a doppino intrecciato per alte temperature,Filo termocoppia ANSI MC96.1 |
||
Cavo ad alta temperatura K-Class. 2*0.6mm coppia tortuosa. ANSI MC96.1.
Specificità:
1. Stile: Compensazione Wire
2. Termocoppia J filo
Classificazione del filo J a termocoppia
1. livello di termocoppia (livello di temperatura elevata): questo tipo di filo di termocoppia è adatto principalmente per il tipo di termocoppia K, J, E, T, N e L e altri strumenti di rilevamento di alta temperatura,sensore di temperatura, ecc.
2. livello del filo di compensazione (livello di bassa temperatura). Questo tipo di filo di termocoppia è principalmente adatto per il cavo di compensazione e il filo di estensione di vari termocoppie di tipo S, R, B, K, E, J, T,N e L, cavo di riscaldamento, cavo di controllo e così via.
Varietà e indice della termocoppia
| Varietà e indice della termocoppia | ||
| Varietà | Tipo | Intervallo di misurazione ((°C) |
| NiCr-NiSi | K. | - 200-1300 |
| NiCr-CuNi | E | - 200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | - 200-350 |
| NiCrSi-NiSi | N | - 200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Dimensioni e tolleranza del filo termocoppia isolato in fibra di vetro
Dimensioni / Tolleranza mm) : 4,0+/-0.25
Codice colore e tolleranze di taratura iniziali per il filo di termocoppia:
| Tipo di termocoppia | Codice colore ANSI | Tolleranze di taratura iniziali | ||||
| Leghe di filo | Calibrazione | +/- Conduttore |
Giubbotto | Intervallo di temperatura | Norme Limiti |
Speciale Limiti |
| Ferro ((+) vs. Constantan (((-) |
J | Bianco/rosso | Marrone | 0°C a +285°C 285°C a +750°C |
± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| CHROMEL (((+) contro ALUMEL(-) |
K. | Giallo/rosso | Marrone | -200°C a -110°C -110°C a 0°C 0°C a +285°C 285°C a +1250°C |
± 2% ± 2,2°C ± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| Copper ((+) vs. Constantan (((-) |
T | Blu/rosso | Marrone | -200°C a -65°C -65°C a +130°C 130°C a + 350°C |
± 1,5% ± 1°C ± 0,75% |
± 0,8% ± 0,5°C ± 0,4% |
| CHROMEL (((+) contro Constantan (((-) |
E | Viola/rosso | Marrone | -200°C a -170°C -170°C a +250°C 250°C a + 340°C 340°C+900°C |
± 1% ±1,7°C ±1,7°C ± 0,5% |
± 1°C ± 1°C ± 0,4% ± 0,4% |
Codice colore e tolleranza di taratura iniziale per il filo di estensione:
| Tipo di estensione | Codice colore ANSI | Tolleranze di taratura iniziali | ||||
| Leghe di filo | Calibrazione | +/- Conduttore |
Giubbotto | Intervallo di temperatura | Norme Limiti |
Speciale Limiti |
| Ferro (+) contro Constantan ((-) | JX | Bianco/rosso | Nero | 0°C a +200°C | ± 2,2°C | ± 1,1°C |
| CHROMEL (+) contro ALUMEL (-) | KX | Giallo/rosso | Giallo | 0°C a +200°C | ± 2,2°C | ± 1,1°C |
| Copper contro Constantan. | TX | Blu/rosso | Blu | -60°C a +100°C | ± 1,1°C | ± 0,5°C |
| CHROMEL(+) contro Constantan(-) | Altri prodotti | Viola/rosso | Bianco | 0°C a +200°C | ±1,7°C | ± 1,1°C |
Proprietà fisiche del PVC-PVC
| Caratteristiche | Isolamento | Giubbotto |
| Resistenza all'abrasione | - Bene. | - Bene. |
| Sconfitto dalla resistenza | - Bene. | - Bene. |
| Resistenza all'umidità | Eccellente. | Eccellente. |
| Resistenza al ferro di saldatura | Poveri. | Poveri. |
| Temperatura di servizio | 105°C in continuo 150oC singolo |
105°C in continuo 150oC singolo |
| Prova di fiamma | Autoestinguente | Autoestinguente |
