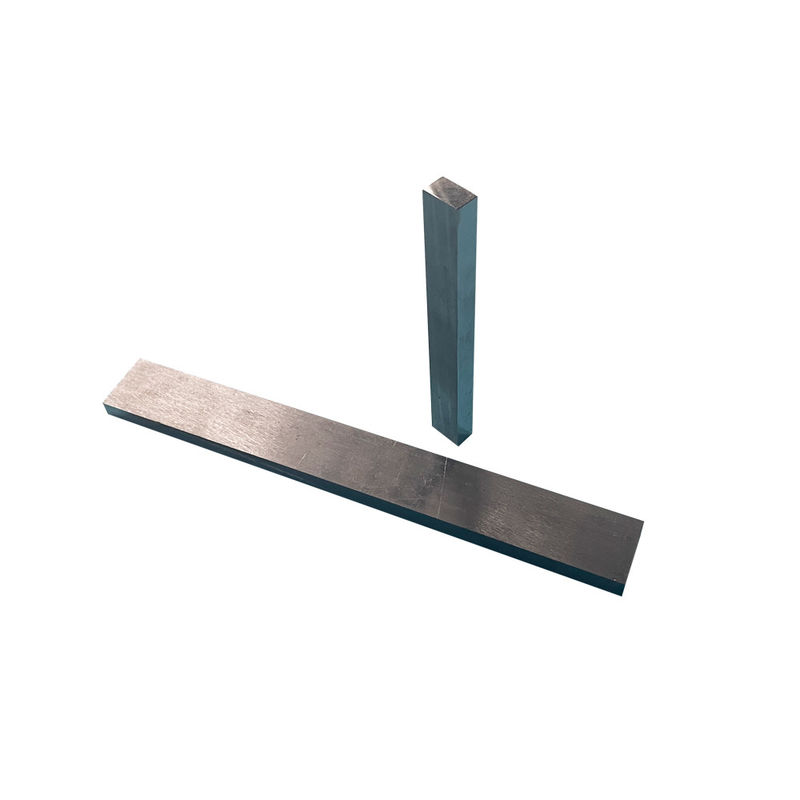

Piastra Invar 4J36 (UNS K93600) a CTE quasi-nullo: Metrologia di precisione e applicazioni criogeniche
|
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Material: | 4J36 | Supply Type: | Plate |
|---|---|---|---|
| Color: | Primary Color | Surface: | Bright and Smooth |
| Evidenziare: | Lastra di Invar 4J36 per metrologia di precisione,Lastra in lega a bassa espansione per applicazioni criogeniche,Lastra di Invar UNS K93600 per metrologia |
||
CTE Invar 4J36 Plate (UNS K93600) Metrologia di precisione e applicazioni criogeniche
OhmAlloy-4J36 (Invar), conosciuto anche genericamente come FeNi36 (64FeNi negli Stati Uniti), è una lega di nichel-ferro nota per il suo coefficiente di espansione termica (CTE o α) estremamente basso.
Il nome Invar deriva dalla parola invariabile, riferendosi alla relativa mancanza di espansione o contrazione con i cambiamenti di temperatura.
È stato inventato nel 1896 dal fisico svizzero Charles Édouard Guillaume, che ha ricevuto il premio Nobel per la fisica nel 1920 per questa scoperta, che ha permesso di migliorare gli strumenti scientifici.
OhmAlloy-4J36 (Invar) viene utilizzato dove è richiesta una elevata stabilità dimensionale, come strumenti di precisione, orologi, misuratori sismici, cornici per maschere per ombre televisive, valvole nei motori,e orologi antimagneticiNel rilevamento del suolo, quando si deve effettuare un livellamento di elevazione di primo ordine (alta precisione), il bastone di livellamento (staffa di livellamento) utilizzato è fatto di Invar, invece di legno, fibra di vetro o altri metalli.In alcuni pistoni venivano utilizzati strutti Invar per limitare la loro espansione termica all'interno dei loro cilindri.
Composizione normale in %
| Ni | 35-37.0 | Fe | Bal. | Co | - | - Sì. | ≤ 0.3 |
| Mo. | - | Cu | - | Cr | - | M | 0.2~0.6 |
| C | ≤ 0.05 | P | ≤ 0.02 | S | ≤ 0.02 |
Proprietà fisiche tipiche
| Densità (g/cm3) | 8.1 |
| Resistenza elettrica a 20°C(Ωmm2/m) | 0.78 |
| Fattore di resistenza a temperatura20°C~ 200°C)X10-6/°C | 3.7~3.9 |
| Conduttività termica, λ/W/(m*°C) | 11 |
| Punto di Curie Tc/°C | 230 |
| Modulo elastico, E/ Gpa | 144 |
Coefficiente di espansione
| θ/°C | α1/10-6°C-1 | θ/°C | α1/10-6°C-1 |
| 20 ~ 60 | 1.8 | 20 ~ 250 | 3.6 |
| 20 ~ 40 | 1.8 | Da 20 a 300 | 5.2 |
| 20 ~ 20 | 1.6 | 20 ~ 350 | 6.5 |
| 20 ~ 0 | 1.6 | 20 ~ 400 | 7.8 |
| 20 ~ 50 | 1.1 | 20 ~ 450 | 8.9 |
| 20~100 | 1.4 | 20 ~ 500 | 9.7 |
| 20 ~ 150 | 1.9 | 20~550 | 10.4 |
| 20~200 | 2.5 | 20~600 | 11.0 |
Proprietà meccaniche tipiche
| Resistenza alla trazione | L'allungamento |
| MPa | % |
| 641 | 14 |
| 689 | 9 |
| 731 | 8 |
Fattore di resistività a temperatura
| Intervallo di temperatura, °C | 20 ~ 50 | 20~100 | 20~200 | Da 20 a 300 | 20 ~ 400 |
| a)R/ 103*°C | 1.8 | 1.7 | 1.4 | 1.2 | 1.0 |
Il processo di trattamento termico
| Il processo di trattamento termico | |
| Annellazione per alleviare lo stress | Riscaldato a 530~550°Ce tenere 1 ~ 2 h. Freddo giù |
| ricottura | Per eliminare il indurimento, che deve essere portato fuori in processo di laminatura a freddo, il processo di disegno a freddo.°C In vuoto, aspettate 30 minuti. |
| Il processo di stabilizzazione |
1) In supporti protettivi e riscaldati a 830 °C°C- Un'ora, spegnere. 2) A causa della tensione generata dall'estinguimento, riscaldato a 315 °C.°CAspetta una o quattro ore. |
| Precauzioni |
1) Non può essere indurito mediante trattamento termico 2) Il trattamento superficiale può consistere in sabbiatura, lucidatura o decapaggio. 3) L'alloggio può essere utilizzato in soluzione di decapaggio all'acido cloridrico al 25% a 70 °C.°Cper pulire la superficie ossidata |
Qual è la differenza tra Inconel e Invar 36?
La scelta tra i due deve essere basata sulle esigenze specifiche dell'applicazione specifica.D'altra parteConel è un'applicazione perfetta che richiede una elevata resistenza e resistenza al calore.
Pacco
