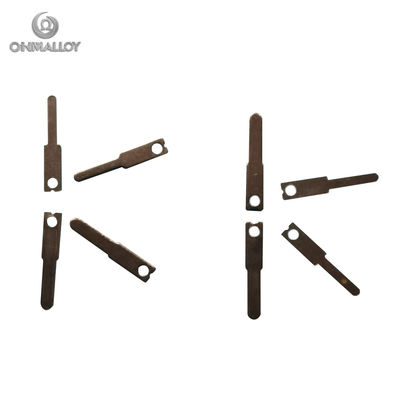

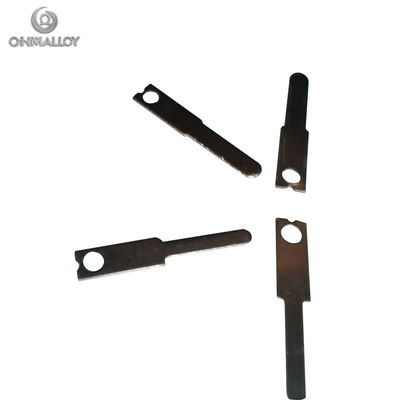

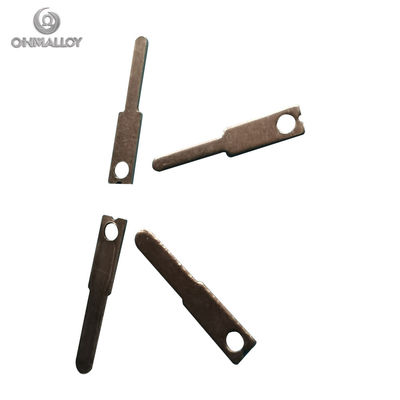

connettore di termocoppia di tipo KP/KN pin K (connettori cromel-alumel)

Termocoppia K-type KP KN legata di cromel alumel

1. Composizione e proprietà del materiale

Designazione leg alloy Composizione chimica Caratteristiche chiave

Positivo (KP)Equivalente di cromo Ni 89-91%, Cr 9-10%, Si/Mn ≤ 1% Non magnetico, resistività 0,71 μΩ·m

Negativo (KN)Alumel Equivalente Ni 94-97%, Al 1,5-2,5%, Mn 1,5-2,5%, Si ≤ 1% Magnetico, resistività 0,23 μΩ·m

2. Specificativi delle prestazioni

Valore di parametro Standard/noti

Intervallo di temperatura (grado del filo)A breve termine:-200°C a 1.300°CMassimo 1,260°C per IEC 60584-1

A lungo termine:0°C a 1.100°CIntervallo di stabilità ottimale

Intervallo di temperatura (estensione) da 0°C a 200°CPrecisione limitata oltre 200°C

Campi elettromagnetici di uscita 41 μV/°Ca 1000°C vs. Platino 67 di riferimento

Precisione (classe 1) ±1,5°Co± 0,4%(> 0°C) Il valore maggiore

± 2,5°C(da 200°C a 0°C) Tolleranza criogenica

Resistenza all'ossidazioneSuperiore al tipo J/T/E al di sotto di 1.000°C strato protettivo Cr2O3

3Compatibilità ambientale e restrizioni

Atmosfere raccomandate:

• Ossidazione: aria, scarichi di combustione (forni elettrici)
• Gas inerti: Argon, azoto (performance massima fino a 1.100°C)

Condizioni proibite:

Meccanismo di attenuazione dello scenario di guasto

Gas contenenti zolfo Sulfidazione → frattura fragile Evitare ambienti con H2S/SO2

Cicli redox alternativi Derivo di taratura > 5°C Utilizzo tipo N in applicazioni cicliche

Vaso > 1 ora (> 800°C) Vaporizzazione del cromo Esposizione massima di 60 minuti

Atmosfere di H2/CO Corrosione da decomposizione verde (815-1040°C) Tubi di protezione in ceramica

4- Vantaggi competitivi

• Efficienza dei costi: 30~50% più economico rispetto ai tipi di metalli nobili (R/S/B)
• Durezza radiologica: Preferito nelle applicazioni nucleari rispetto al tipo J
• Durata di vita: 5 volte più lungo del tipo J a 900°C (ossidazione del Fe in J)

5Norme di tolleranza di precisione

Contesto di applicazione della formula di tolleranza di classe

Classe 1± 1,5°Co±0,004×t de la mer (°C) Laboratori di calibrazione aerospaziale

Classe 2± 2,5°Co± 0,0075 × 0,0075 °C Controllo del processo industriale

Temperatura assoluta in °C; grado di errore speciale (± 0,4%) disponibile per esigenze di alta precisione

Nota tecnica complementare

Le migliori pratiche in materia di connessione:

• Utilizzare fili di estensione in lega di nichel isolati con MgO per la stabilità dei campi elettromagnetici
• Evita i terminali in rame → corrosione galvanica in ambienti umidi

Prevenzione dell'invecchiamento:

• Pre-invecchiamento a 850°C per 2 ore riduce la deriva nei sensori di precisione

Proprietà fisiche:

ImmobiliValore KP Valore KN

Densità (g/cm3) 8,5 8.6

Resistenza alla trazione ≥490 MPa ≥390 MPa

Allungamento ≥10% ≥15%

Le termocoppie sono utilizzate nei processi per rilevare la temperatura e sono collegate ai pirometri per l'indicazione e il controllo.La termocoppia e il pirometro sono condotti elettricamente da cavi di estensione della termocoppia / cavi di compensazione della termocoppiaI conduttori utilizzati per questi cavi di termocoppia devono avere proprietà termoelettriche (EMF) simili a quelle della termocoppia utilizzata per la misurazione della temperatura.

Il nostro stabilimento produce principalmente fili, strisce e cavi a termocoppia, che vengono utilizzati in strumenti di misurazione della temperatura.I nostri prodotti di termocoppia sono tutti realizzati rispettando GB e anche IEC584-3 (standard internazionale).

La striscia di termocoppia può essere utilizzata per produrre il perno cavo del connettore di termocoppia, la pala di termocoppia e i contatti del connettore di termocoppia.

Applicazione
• Riscaldamento
• raffreddamento ️ congelatori
• Protezione del motore
• Controllo delle alte temperature
