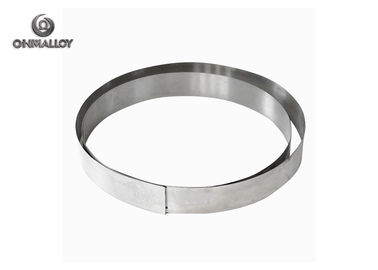

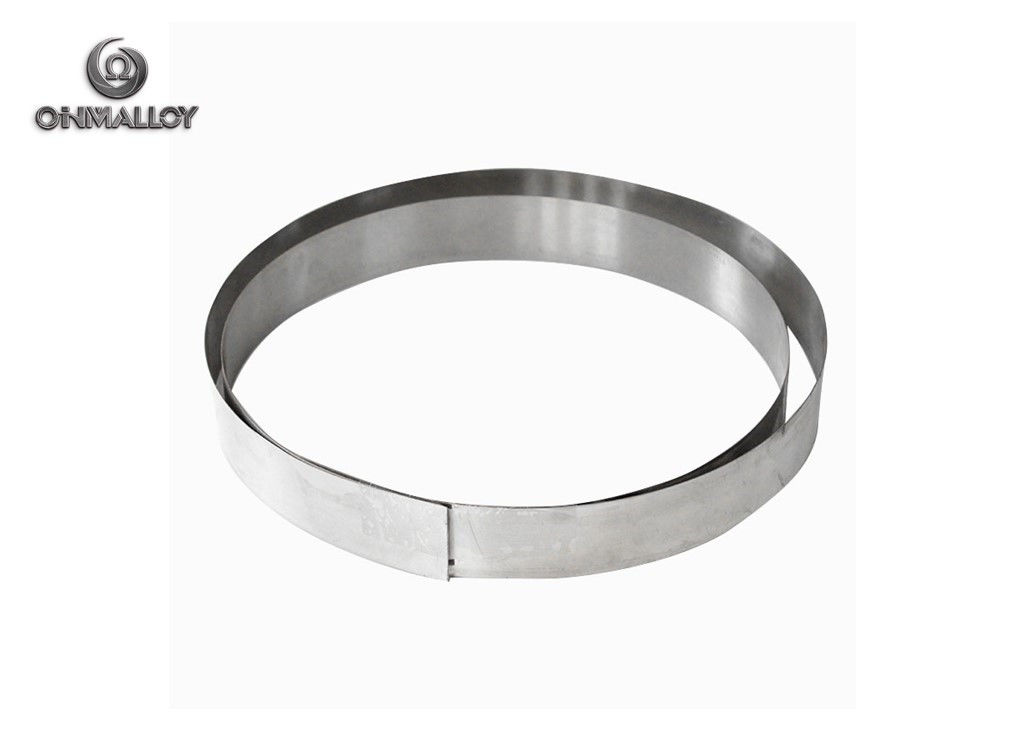

5J1480 135 Termostato Striscia bimetallica a basso coefficiente di espansione
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Applicazione: | Placca della caldaia | Larghezza: | 5 mm~120 mm |
|---|---|---|---|
| Norme: | GB, ASTM, JIS, AISI, BS | Materiale: | bimetallo |
| Spessore: | 0.1 mm | Nome del prodotto: | Stringhe bimetaliche |
| Colore: | Argioli | Parola chiave: | nastri bimetallici |
| Evidenziare: | basso coefficiente di espansione Striscia bimetallica,135 Strisce bimetallica,5J1480 Strisce bimetallica |
||
OhmAlloy-5J1480 (striscia bimetallica)
(Nome comune: 135)
La striscia bimetallica è utilizzata per convertire un cambiamento di temperatura in spostamento meccanico.generalmente acciaio e rameLe strisce sono unite per tutta la loro lunghezza con il rivetto, la brasatura o la saldatura.e nella direzione opposta se raffreddato al di sotto della sua temperatura inizialeIl metallo con il più alto coefficiente di espansione termica si trova sul lato esterno della curva quando la striscia viene riscaldata e sul lato interno quando viene raffreddata.
Lo spostamento laterale della striscia è molto più grande della piccola espansione longitudinale in uno dei due metalli.In alcune applicazioni la striscia bimetalica viene utilizzata in forma piattaIn altri, è avvolto in una bobina per compattezza.
Diagramma di una striscia bimetallica che mostra come la differenza di espansione termica dei due metalli porti a uno spostamento laterale molto maggiore della striscia.
Composizione
| Grado | 5J1480 |
| Strato ad alta espansione | Ni22Cr3 |
| Strato a bassa espansione | Ni36 |
Composizione chimica (%)
| Grado | C | - Sì. | M | P | S | Ni | Cr | Cu | Fe |
| Ni36 | ≤ 0.05 | ≤ 0.3 | ≤ 0.6 | ≤ 0.02 | ≤ 0.02 | 35~37 | - | - | Bal. |
| Grado | C | - Sì. | M | P | S | Ni | Cr | Cu | Fe |
| Ni22Cr3 | ≤ 0.35 | 0.15 ~ 0.3 | 0.3~0.6 | ≤ 0.02 | ≤ 0.02 | 21 ~ 23 | 2.0~4.0 | - | Bal. |
Proprietà fisiche tipiche
| Densità (g/cm3) | 8.2 |
| Resistenza elettrica a 20°C ((Ωmm2/m) | 00,8±5% |
| Conduttività termica, λ/W/(m*°C) | 22 |
| Modulo elastico, E/ Gpa | 147~177 |
| Curvatura K / 10-6°C-1(20~135°C) | 14.3 |
| TEMPERATURA di flessione F/ ((20~130°C) 10-6°C-1 | 260,2%±5% |
| Temperatura ammissibile (°C) | -70 ~ 350 |
| Temperatura lineare (°C) | -20 ~ 180 |
Applicazione: il materiale è utilizzato principalmente nei dispositivi di controllo automatico e nella strumentazione (ad esempio: termometri di scarico, termostati, regolatori di tensione, relè di temperatura, interruttori di protezione automatica,apparecchi di misurazione del diaframma, ecc.) fanno controllo della temperatura, compensazione della temperatura, limite di corrente, indicatore di temperatura e altri componenti sensibili al calore.
Caratteristica: Le caratteristiche di base del termostato bimetallico sono la deformazione di piegatura con variazioni di temperatura, con conseguente determinato momento.
il coefficiente di espansione della striscia bimetallica è diverso da quello dei due o più strati di metallo o lega lungo l'intera superficie di contatto saldamente legati,Il composto funzionale termossensibile ha una variazione di forma dipendente dalla temperatura.In cui il coefficiente di espansione più elevato dello strato attivo è un strato chiamato un basso coefficiente di espansione dello strato è chiamato strato passivo.
