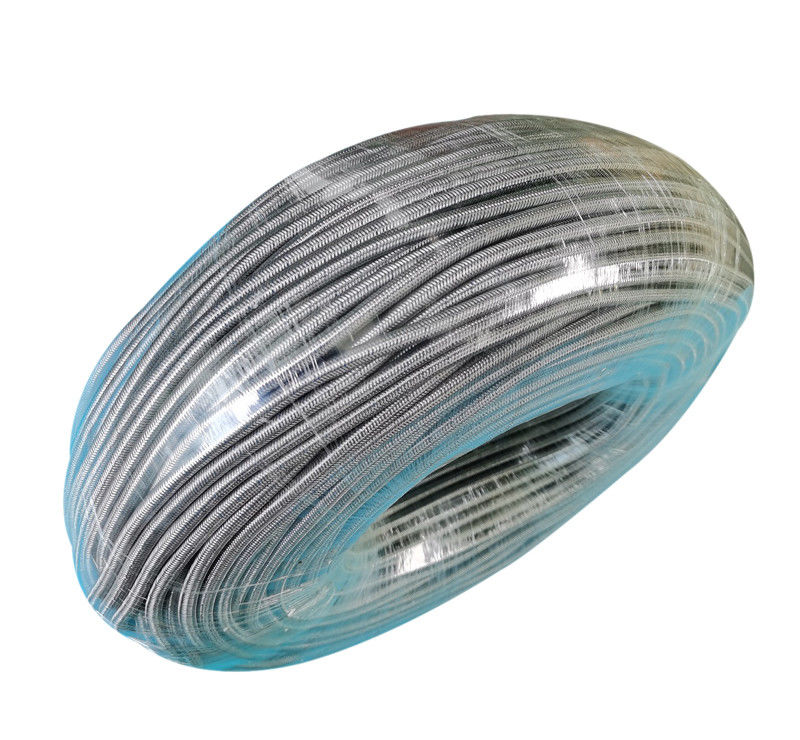

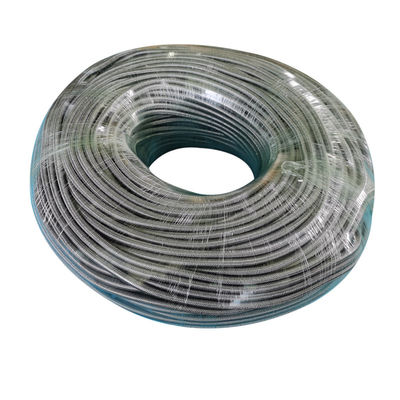

Cavo di estensione a termocoppia a forma rotonda JX-FG-FG-SSB 0,22 mm2
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Tipo RTD Cavo di compensazione termocoppia | Numero di modello: | RTD |
|---|---|---|---|
| Forma: | Acciaio | Parole chiave: | Tipo RTD, American National Standard |
| Colore: | Le richieste del cliente | ||
| Evidenziare: | Cavo di estensione di termocoppia,Cavo di estensione a termocoppia a forma rotonda,Tipo di cavo di termocoppia RTD |
||
cavo di estensione termopare JX-FG-FG-SSB 0,22mm2 forma rotonda
Specificità:
1.Style:Compensazione Wire
2.Cable RTD a termocoppia
Classificazione del filo RTD a termocoppia
1. livello di termocoppia (livello di temperatura elevata): questo tipo di filo di termocoppia è adatto principalmente per il tipo di termocoppia K, J, E, T, N e L e altri strumenti di rilevamento di alta temperatura,sensore di temperatura, ecc.
2. livello del filo di compensazione (livello di bassa temperatura). Questo tipo di filo di termocoppia è principalmente adatto per il cavo di compensazione e il filo di estensione di vari termocoppie di tipo S, R, B, K, E, J, T,N e L, cavo di riscaldamento, cavo di controllo e così via.
Varietà e indice della termocoppia
Varietà e indice della termocoppia |
||
Varietà |
Tipo |
Intervallo di misurazione ((°C) |
NiCr-NiSi |
K. |
- 200-1300 |
NiCr-CuNi |
E |
- 200-900 |
Fe-CuNi |
J |
-40-750 |
Cu-CuNi |
T |
- 200-350 |
NiCrSi-NiSi |
N |
- 200-1300 |
NiCr-AuFe0.07 |
NiCr-AuFe0.07 |
-270-0 |
3. Dimensioni e tolleranza del filo termocoppia isolato in fibra di vetro
Dimensioni / Tolleranza mm): 4,0+-0.25
Codice colore e tolleranze di taratura iniziali per il filo di termocoppia:
| Tipo di termocoppia | Codice colore ANSI | Tolleranze di taratura iniziali | ||||
| Leghe di filo | Calibrazione | +/- Conduttore |
Giubbotto | Intervallo di temperatura | Norme Limiti |
Speciale Limiti |
| Ferro ((+) vs. Constantan (((-) |
J | Bianco/rosso | Marrone | 0°C a +285°C 285°C a +750°C |
± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| CHROMEL (((+) contro ALUMEL(-) |
K. | Giallo/rosso | Marrone | -200°C a -110°C -110°C a 0°C 0°C a +285°C 285°C a +1250°C |
± 2% ± 2,2°C ± 2,2°C ± 0,75% |
± 1,1°C ± 0,4% |
| Copper ((+) vs. Constantan (((-) |
T | Blu/rosso | Marrone | -200°C a -65°C -65°C a +130°C 130°C a + 350°C |
± 1,5% ± 1°C ± 0,75% |
± 0,8% ± 0,5°C ± 0,4% |
| CHROMEL (((+) contro Constantan (((-) |
E | Viola/rosso | Marrone | -200°C a -170°C -170°C a +250°C 250°C a + 340°C 340°C+900°C |
± 1% ±1,7°C ±1,7°C ± 0,5% |
± 1°C ± 1°C ± 0,4% ± 0,4% |
Codice colore e tolleranza di taratura iniziale per il filo di estensione:
| Tipo di estensione | Codice colore ANSI | Tolleranze di taratura iniziali | ||||
| Leghe di filo | Calibrazione | +/- Conduttore |
Giubbotto | Intervallo di temperatura | Norme Limiti |
Speciale Limiti |
| Ferro (+) contro Constantan ((-) | JX | Bianco/rosso | Nero | 0°C a +200°C | ± 2,2°C | ± 1,1°C |
| CHROMEL (+) contro ALUMEL (-) | KX | Giallo/rosso | Giallo | 0°C a +200°C | ± 2,2°C | ± 1,1°C |
| Copper contro Constantan. | TX | Blu/rosso | Blu | -60°C a +100°C | ± 1,1°C | ± 0,5°C |
| CHROMEL(+) contro Constantan(-) | Altri prodotti | Viola/rosso | Colore viola | 0°C a +200°C | ±1,7°C | ± 1,1°C |
Proprietà fisiche del PVC-PVC
| Caratteristiche | Isolamento | Giubbotto |
| Resistenza all'abrasione | - Bene. | - Bene. |
| Sconfitto dalla resistenza | - Bene. | - Bene. |
| Resistenza all'umidità | Eccellente. | Eccellente. |
| Resistenza al ferro di saldatura | Poveri. | Poveri. |
| Temperatura di servizio | 105°C in continuo 150oC singolo |
105°C in continuo 150oC singolo |
| Prova di fiamma | Autoestinguente | Autoestinguente |
Domande frequenti
1Qual è la quantità minima che il cliente può ordinare?
Se abbiamo la tua taglia in magazzino, possiamo fornirti qualsiasi quantità tu voglia.
Se non abbiamo, per il filo di bobina, possiamo produrre 1 bobina, circa 2-3 kg. Per il filo di bobina, 25 kg.
2Come puoi pagare per una piccola quantità di campione?
Abbiamo un conto Western Union, trasferimento bancario per il campione anche ok.
3Il cliente non ha conto espresso. Come organizzeremo la consegna per l'ordine di campione?
Basta fornire le informazioni del tuo indirizzo, controlleremo il costo espresso, puoi organizzare il costo espresso insieme al valore del campione.
4Quali sono i nostri termini di pagamento?
Possiamo accettare termini di pagamento LC T / T, dipende anche dalla consegna e dall'importo totale. Parliamo più in dettaglio dopo aver ottenuto i tuoi requisiti dettagliati.
5Fornisci dei campioni gratuiti?
Se si desidera diversi metri e abbiamo stock della vostra dimensione, possiamo fornire, il cliente deve sostenere il costo espresso internazionale.
6Qual e' il nostro orario di lavoro?
Vi risponderemo tramite email/telefono, tramite il nostro strumento di contatto online entro 24 ore, indipendentemente dal giorno lavorativo o dalle festività.
