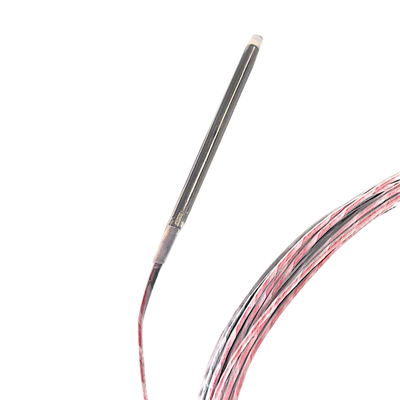

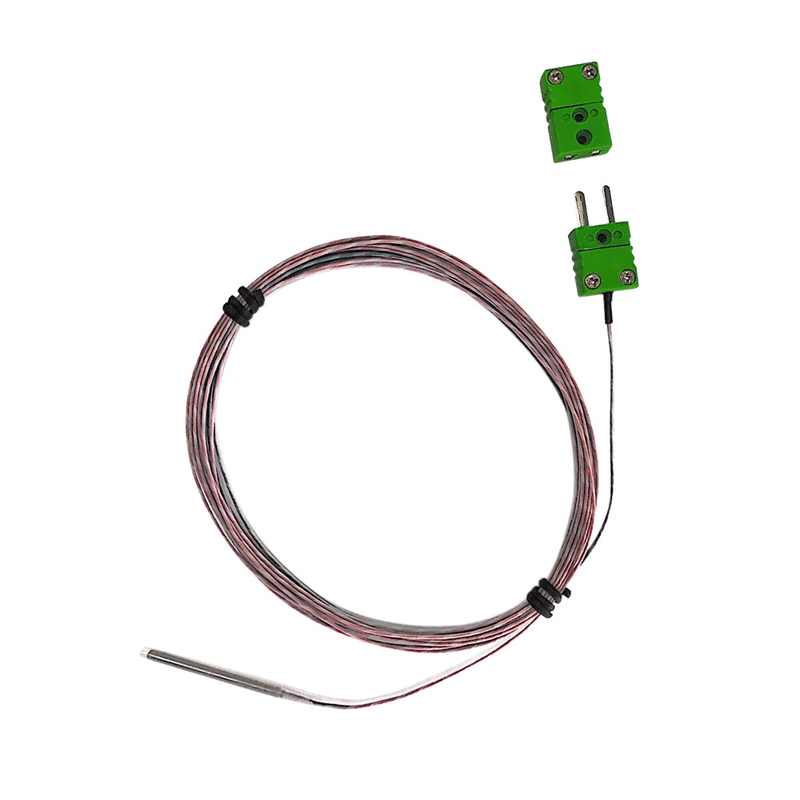

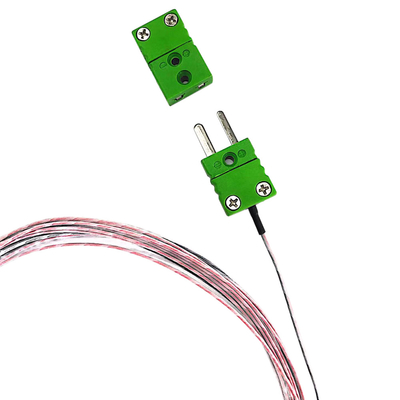

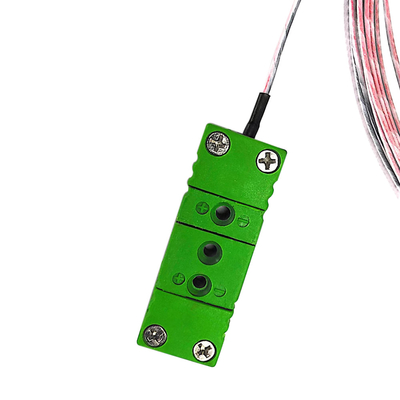

La spina ad alta temperatura della sonda del sensore di termocoppia di RTD di acciaio inossidabile si è collegata
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome: | Tipo Kapton del cavo della termocoppia di RTD PT100 che avvolge il °C di rame nichelato del → -10 +2 | Conduttore Size: | 0.75mm2 (3*7/0.37mm) |
|---|---|---|---|
| Materiale del rivestimento e dell'isolamento: | Film del Kapton (200 gradi massimo Celsius) | Forma: | Giro |
| Accuratezza: | Classe I (T±4%) | Gamma di temperature: | °C -10 - +260 |
| Evidenziare: | Sonda del cavo di termocoppia di acciaio inossidabile,Sonda del sensore di termocoppia di RTD,Sonda ad alta temperatura del sensore di termocoppia |
||
Sensores ad alta temperatura pinta 100 di RTD della termocoppia della sonda collegati spina di acciaio inossidabile
Specifiche
1.Style: Cavo della compensazione
cavo di RTD 2.Thermocouple
3 sensores ad alta temperatura pinta 100 di RTD della termocoppia della sonda di acciaio inossidabile del cavo
Classificazione del cavo di RTD della termocoppia
1. Livello della termocoppia (livello ad alta temperatura). Questo tipo di cavo della termocoppia è pricipalmente adatto a tipo K, J, E, T, N e L e l'altri strumento di rilevazione, sensore di temperatura, ecc. ad alta temperatura della termocoppia.
2. Livello compensante del cavo (livello di bassa temperatura). Questo tipo di cavo della termocoppia è pricipalmente adatto a fune ed a cavo compensanti di estensione di varie termocoppie di tipo la S, la R, la B, K, la E, J, T, la N e la L, il cavo di riscaldamento, cavo di controllo ecc.
| Varietà ed indice della termocoppia | ||
| Varietà | Tipo | Gamma di misura (°C) |
| NiCr-provvisorio di divorzio | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-provvisorio di divorzio | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3 . Dimensioni e tolleranza del cavo della termocoppia isolato vetroresina
Dimensioni/tolleranza millimetro): 4.0+-0.25
Codice colore & tolleranze iniziali di calibratura per il cavo della termocoppia
| Tipo della termocoppia | Codice colore dell'ANSI | Tolleranze iniziali di calibratura | ||||
| Leghe del cavo | Calibratura |
+/- Conduttore |
Rivestimento | Gamma di temperature |
Norma Limiti |
Speciale Limiti |
|
Ferro (+) contro. Costantana (-) |
J | Bianco/rosso | Brown |
0°C a +285°C °C 285 a +750°C |
°Cdel ±2,2 ± .75% |
°Cdel ±1,1 ± .4% |
|
CROMEL (+) contro. ALUMEL (-) |
K | Giallo/rosso | Brown |
-200°C a°C -110 -110°C - 0°C 0°C a +285°C °C 285 a +1250°C |
± 2% °Cdel ±2,2 °Cdel ±2,2 ± .75% |
°Cdel ±1,1 ± .4% |
|
Di rame (+) contro. Costantana (-) |
T | Blu/rosso | Brown |
-200°C a°C -65 -65°C a +130°C °C 130 a +350°C |
± 1,5% °Cdel ±1 ± .75% |
± .8% °C del ± .5 ± .4% |
|
CROMEL (+) contro. Costantana (-) |
E | Porpora/rosso | Brown |
-200°C a°C -170 -170°C a +250°C °C 250 a +340°C 340°C +900°C |
± 1% °Cdel ±1,7 °Cdel ±1,7 ± .5% |
°Cdel ±1 °Cdel ±1 ± .4% ± .4% |
Codice colore & tolleranza iniziale di calibratura per il cavo di estensione
| Tipo di estensione | Codice colore dell'ANSI | Tolleranze iniziali di calibratura | ||||
| Leghe del cavo | Calibratura |
+/- Conduttore |
Rivestimento | Gamma di temperature |
Norma Limiti |
Speciale Limiti |
| Ferro (+) contro costantana (-) | JX | Bianco/rosso | Nero | 0°C a +200°C | °Cdel ±2,2 | °Cdel ±1,1 |
| CROMEL (+) contro ALUMEL (-) | KX | Giallo/rosso | Giallo | 0°C a +200°C | °Cdel ±2,2 | °Cdel ±1,1 |
| Di rame (+) contro costantana (-) | TX | Blu/rosso | Blu | -60°C a +100°C | °Cdel ±1,1 | °C del ± .5 |
| CROMEL (+) contro costantana (-) | EX | Porpora/rosso | Porpora | 0°C a +200°C | °Cdel ±1,7 | °Cdel ±1,1 |
Proprietà fisiche di PVC-PVC
| caratteristiche | Isolamento | rivestimento |
| Resistenza all'abrasione | Buon | Buon |
| Del taglio resistenza da parte a parte | Buon | Buon |
| Resistenza all'umidità | Eccellente | Eccellente |
| Resistenza del ferro della lega per saldatura | Povero | Povero |
| Temperatura di servizio |
105℃ continuo 150℃ singolo |
105℃ continuo 150℃ singolo |
| Prova della fiamma | Autoestinguente | Autoestinguente |
